樓梯檢討工具

樓梯的級高、級深合不合法,要先查用途、樓梯類型和無障礙放寬,再逐層量尺寸來比對嗎?直接從模型抓各層樓梯,設定好用途與類型,法規值與設計值並列算好,條文來源一鍵查看。

從加入樓梯到比對法規,四步檢討級高級深。

新增一座樓梯,在模型裡選取它在各樓層的樓梯元件,按一下「將選取樓梯加入至甲梯」就全部進來;甲梯、乙梯分開管理。

用途一、用途二或前兩款以外用途,依建築技術規則第三十三條切換;選前兩款以外用途時,再逐層設定居室面積當檢討母數。

一般梯、室內安全梯、戶外安全梯、特別安全梯四種類型可選;勾選無障礙樓梯與公寓大廈條件,工具自動抓各層樓地板面積判斷能不能放寬。

各層的梯寬、級高、級深與 2R+T,設計值與法規值並排顯示,符合的打勾;點資訊按鈕就看到這個法規值的條文來源。

看完整示範:樓梯檢討工具怎麼用。

還有這些檢討細節。

各層居室面積設定:自訂或從容積資料加入

居室面積自動代入

前兩款以外用途需要的各層居室面積,自動由容積資料或通風採光的居室資料依樓層代入,也可以切成自訂手動輸入。

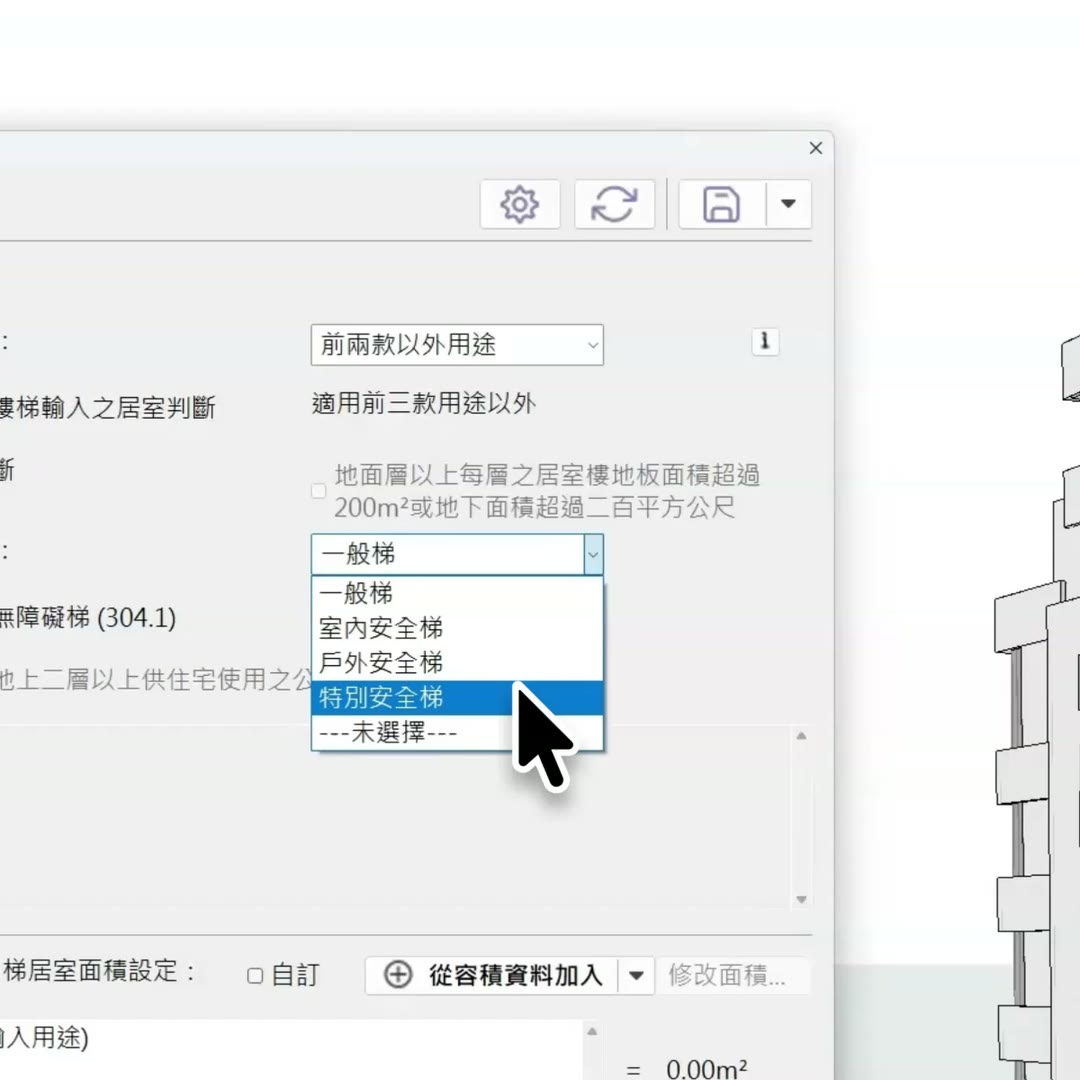

樓梯類型下拉選單:一般梯、室內安全梯、戶外安全梯、特別安全梯

四種樓梯類型

一般梯、室內安全梯、戶外安全梯、特別安全梯,依類型套用各自的法規值。

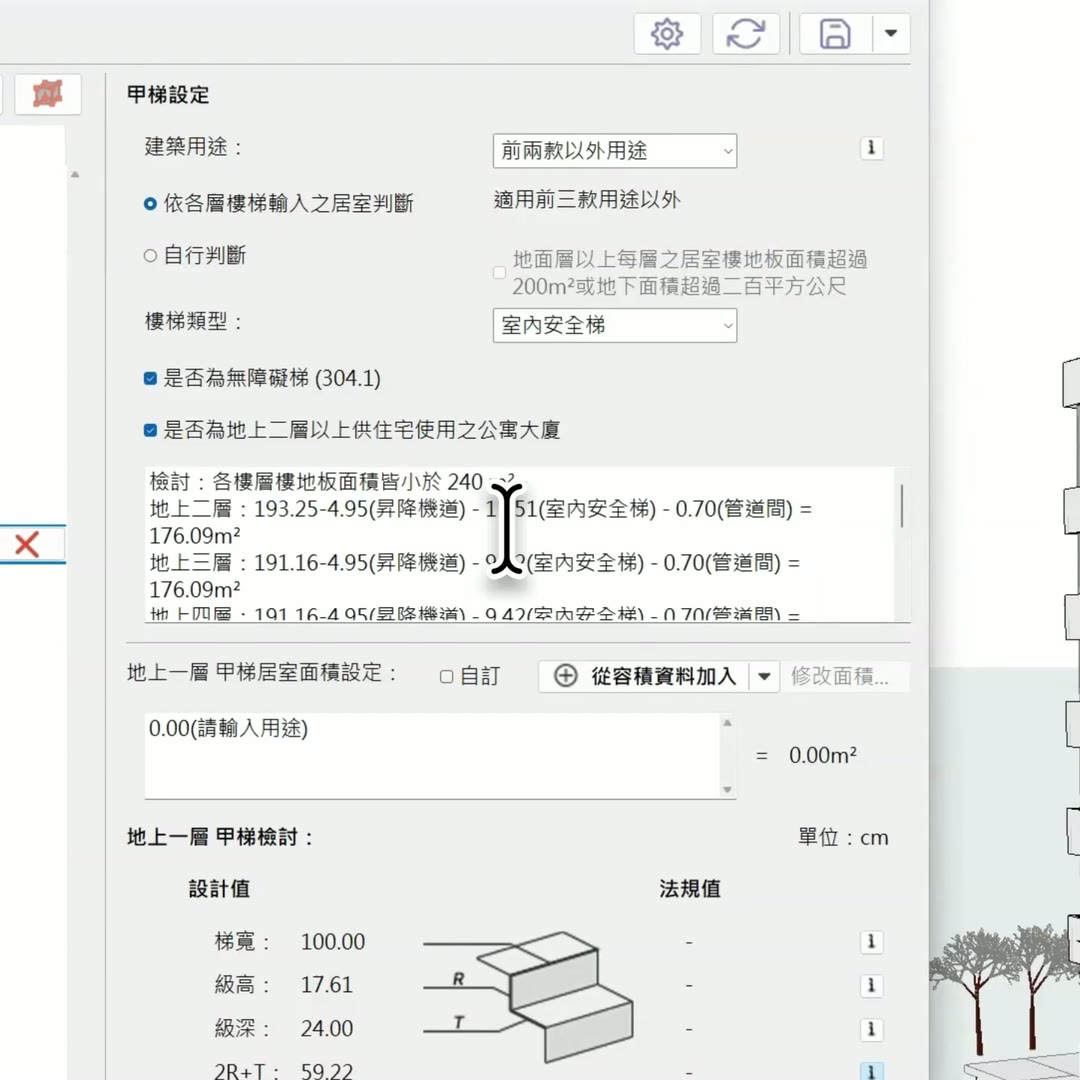

無障礙設定:勾選公寓大廈條件後,工具列出各層樓地板面積並判斷是否小於 240 平方公尺

無障礙放寬自動判斷

勾選「地上二層以上僅供住宅使用之公寓大廈」,工具自動擷取容積區域樓地板面積;各層小於 240 ㎡ 就套用無障礙設計規範 304.4 的放寬值,級高 18 公分以下、級深 24 公分以上。

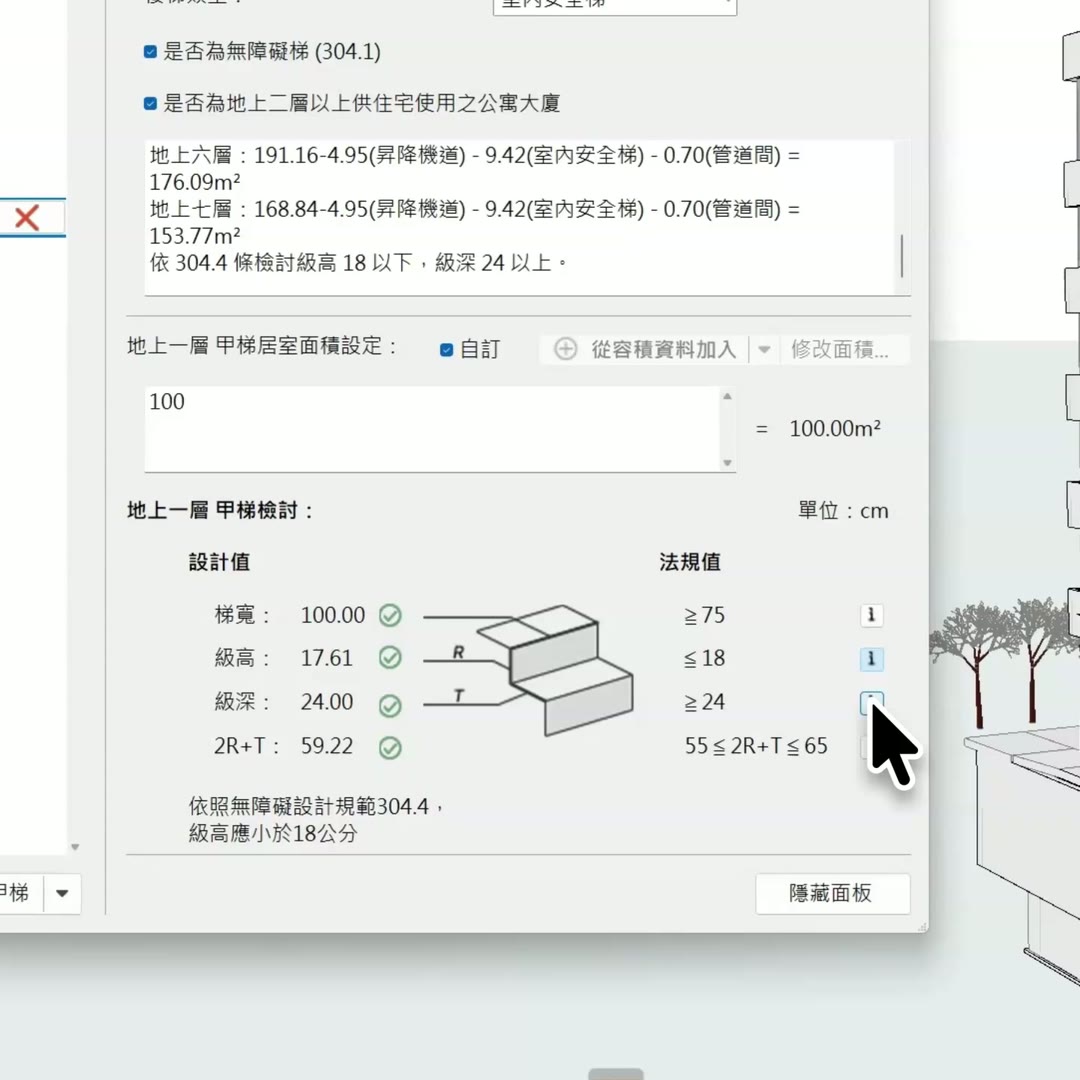

設計值與法規值並列,點資訊按鈕顯示法規來源:依照無障礙設計規範 304.4

法規來源一鍵查看

每個法規值旁都有資訊按鈕,點開就是它依據的條文,審查被問到馬上答得出來。
